観察・分析・測定(SEM/レーザー顕微鏡/膜厚測定装置)

SEM(走査電子顕微鏡)

φ8インチまでの基板を非破壊で観察可能です。リアルタイムでの元素分析にも対応しています。最大分解能1nmのため微細なパターンも観察できます。

SEM観察、分析のみの依頼も可能ですが事前に相談の上、実施可否については弊社で判断いたします。
※設置環境:クリーンルーム内

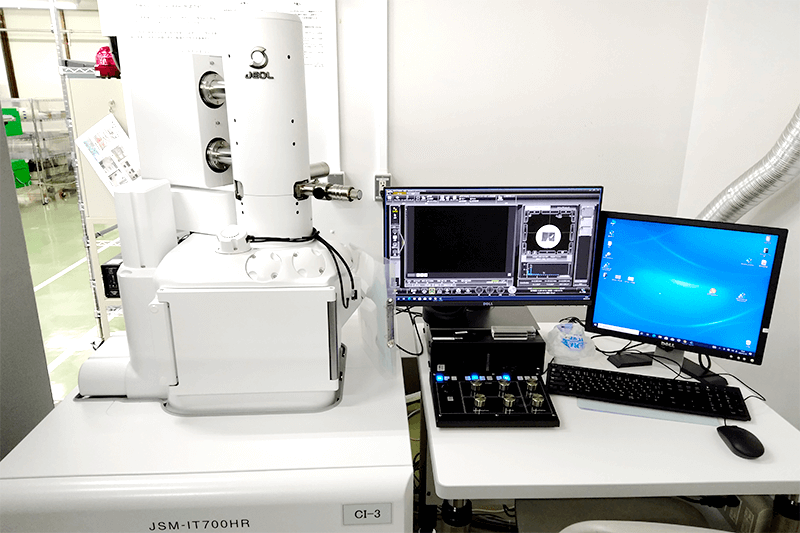

走査電子顕微鏡「日本電子 JSM-IT700HR」

走査電子顕微鏡「日本電子 JSM-IT700HR」

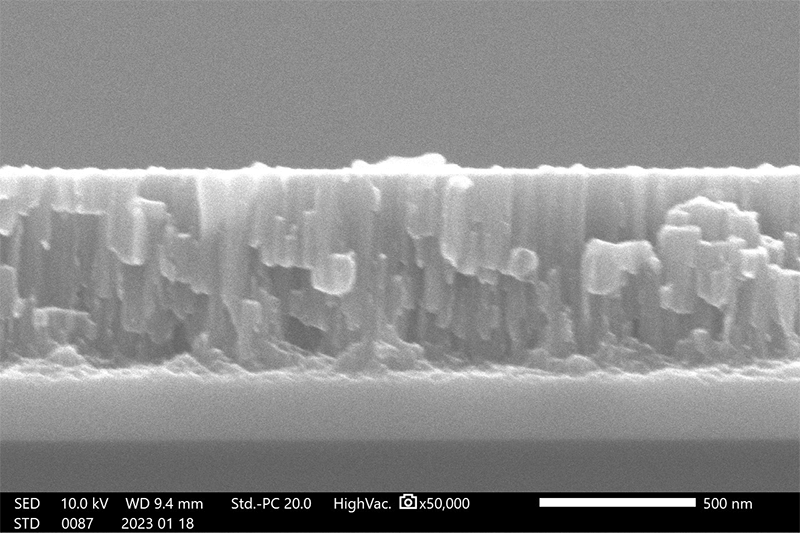

撮影画像 50,000倍

撮影画像 50,000倍

レーザー顕微鏡

408nmレーザーを用いて観察、計測を行い、6インチ、8インチウエハーの非破壊測定が可能なレーザー顕微鏡です。

レーザー顕微鏡「VK-X200」

レーザー顕微鏡「VK-X200」



スペック

VK-X200

総合倍率:200x ~ 24000x
測定用レーザ光源:バイオレットレーザ 408nm



膜厚測定装置(ナノスペック)

レジストや絶縁膜等の膜厚を非破壊で測定可能です。測定可能ウエハーサイズは4、6、8インチです。

膜厚測定装置(ナノスペック)

膜厚測定装置(ナノスペック)
